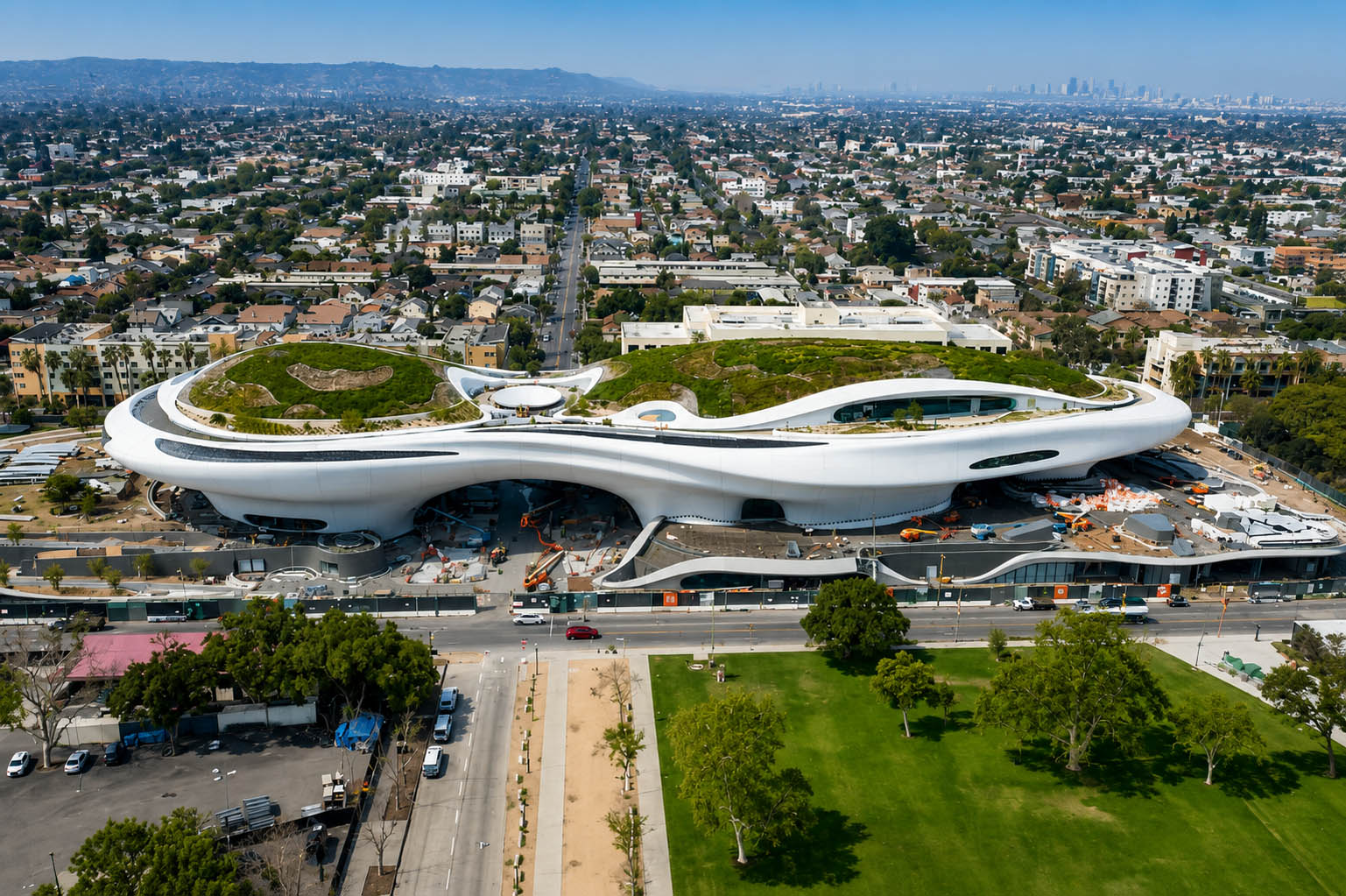

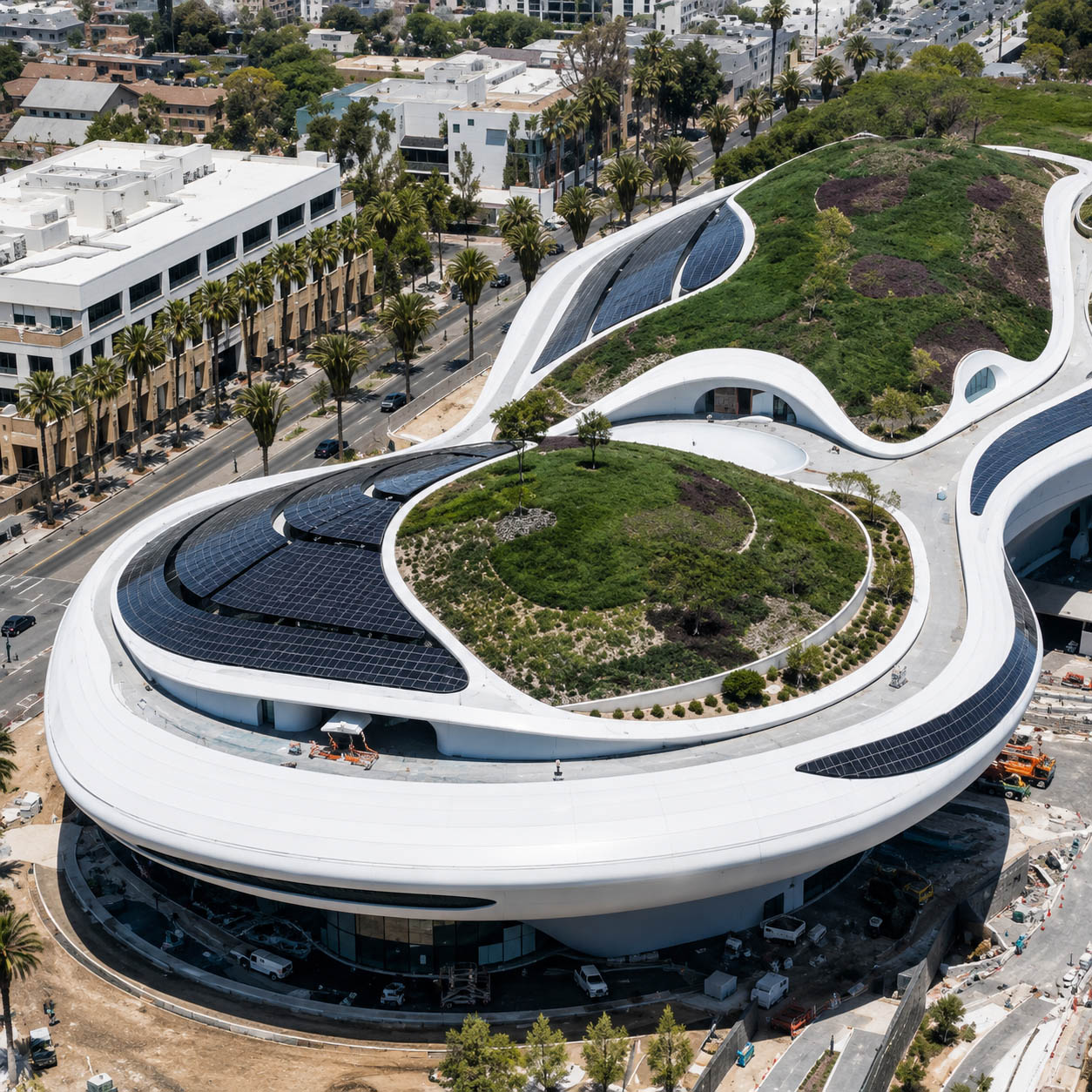

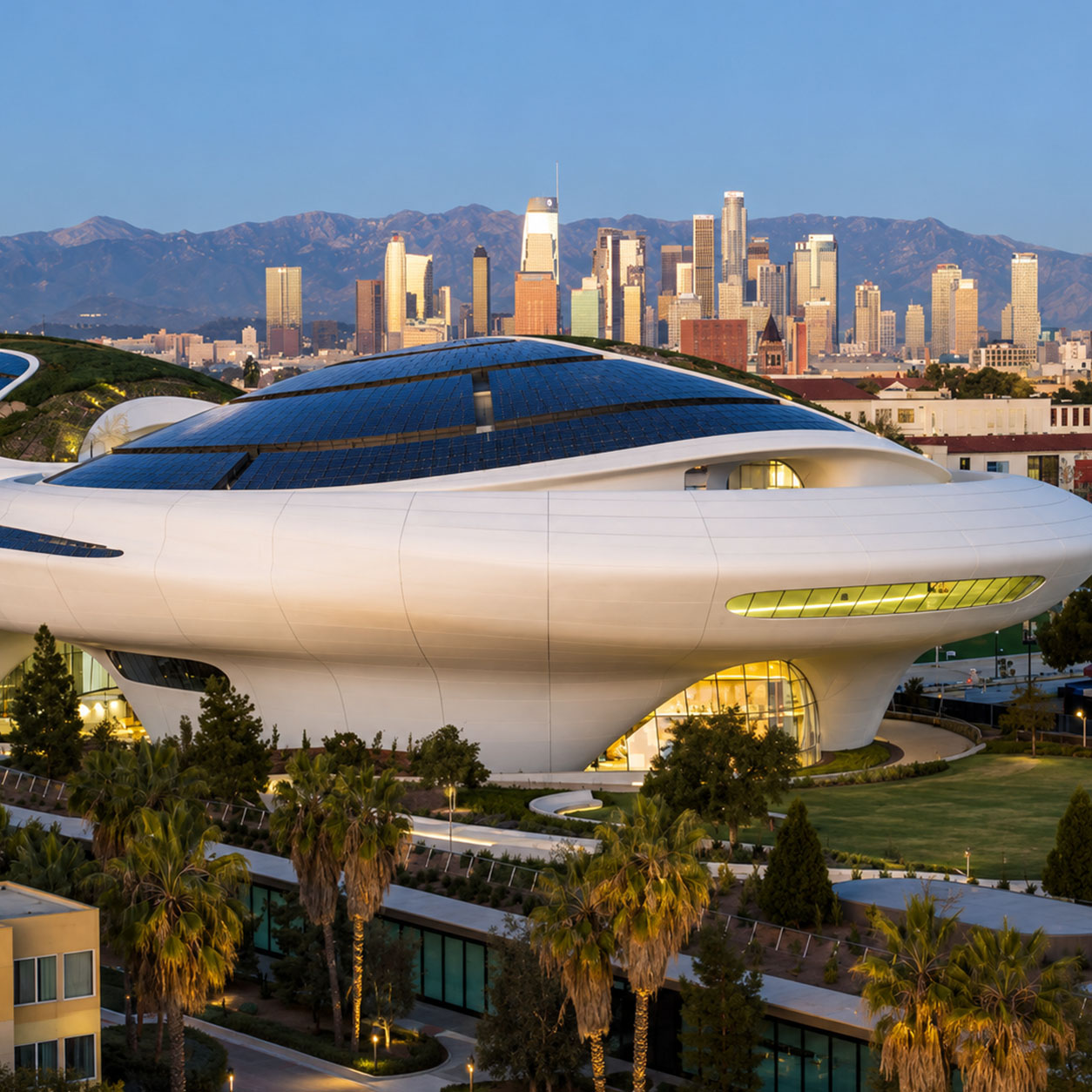

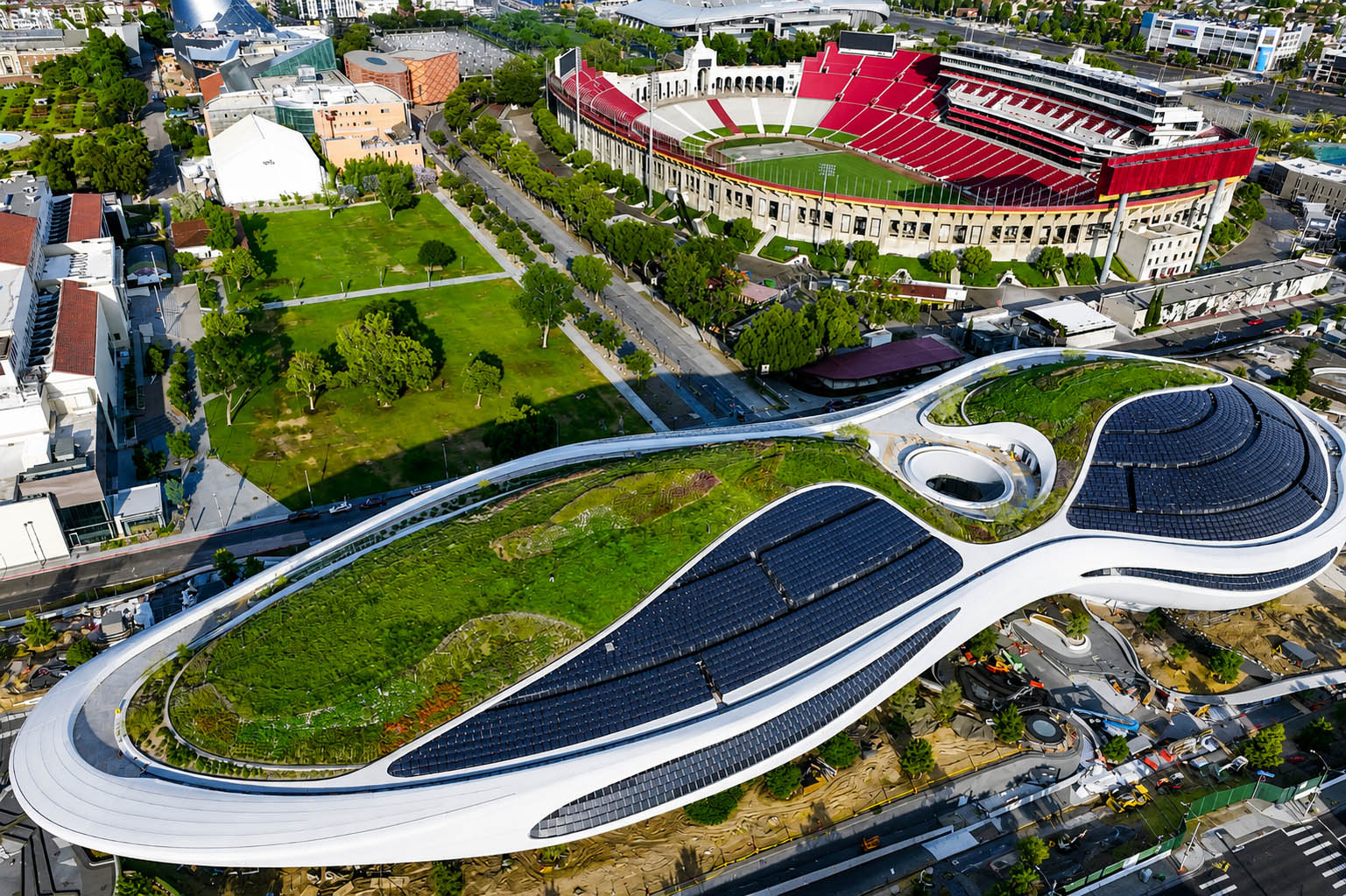

Con una superficie aproximada de 28.000 m² distribuidos en cinco niveles y una inversión estimada en 1.500 millones de dólares, el proyecto se caracteriza por una geometría orgánica que desafía prácticamente todos los paradigmas convencionales de diseño y construcción. La propuesta arquitectónica busca que el edificio parezca flotar sobre el paisaje, generando una imagen futurista que remite simultáneamente a una nube, una nave espacial y una extensión natural del parque circundante. Sin embargo, detrás de esa apariencia liviana y escultórica existe una de las soluciones estructurales más complejas desarrolladas recientemente para un edificio cultural.

Una estructura metálica de geometría libre

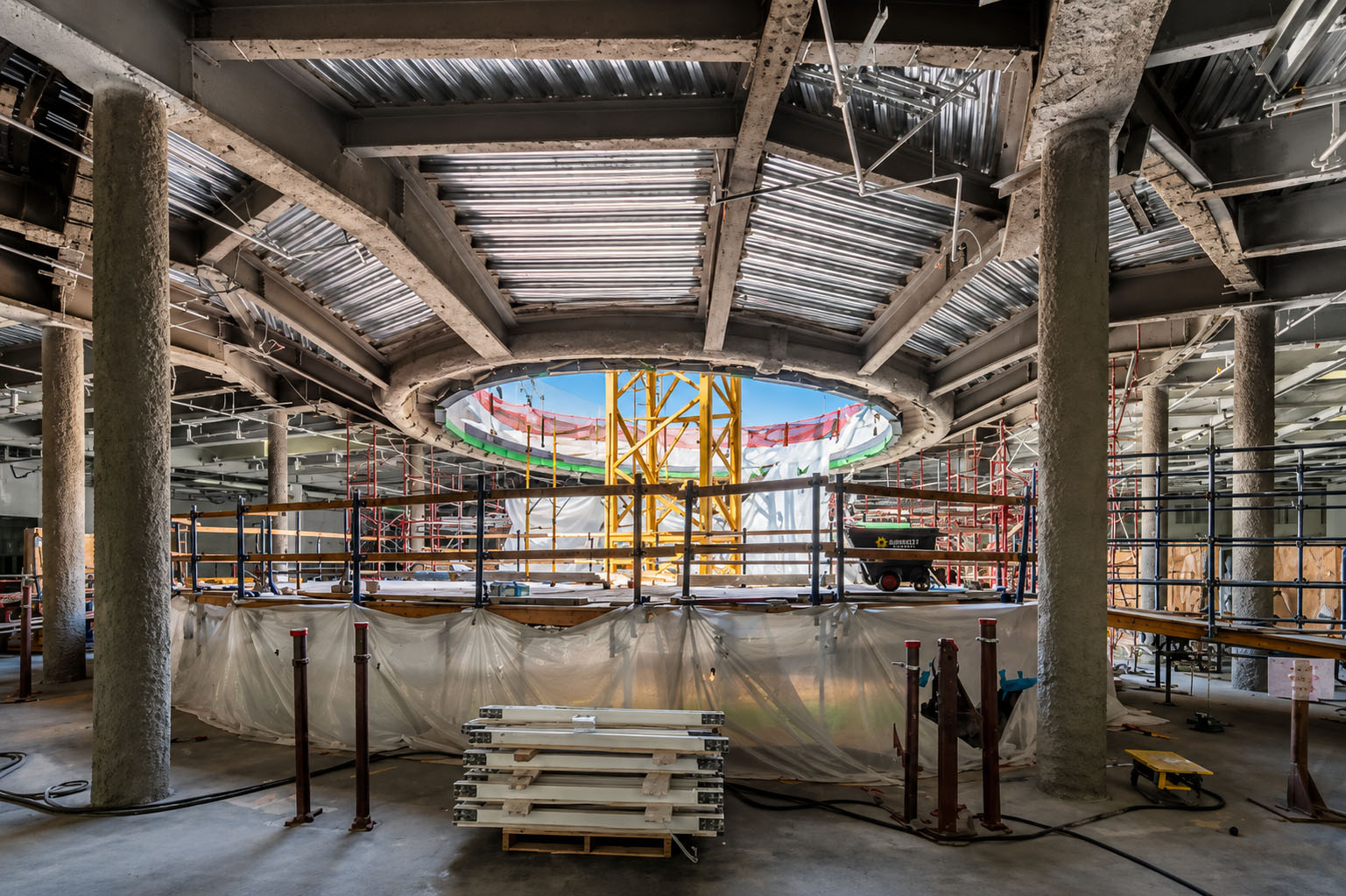

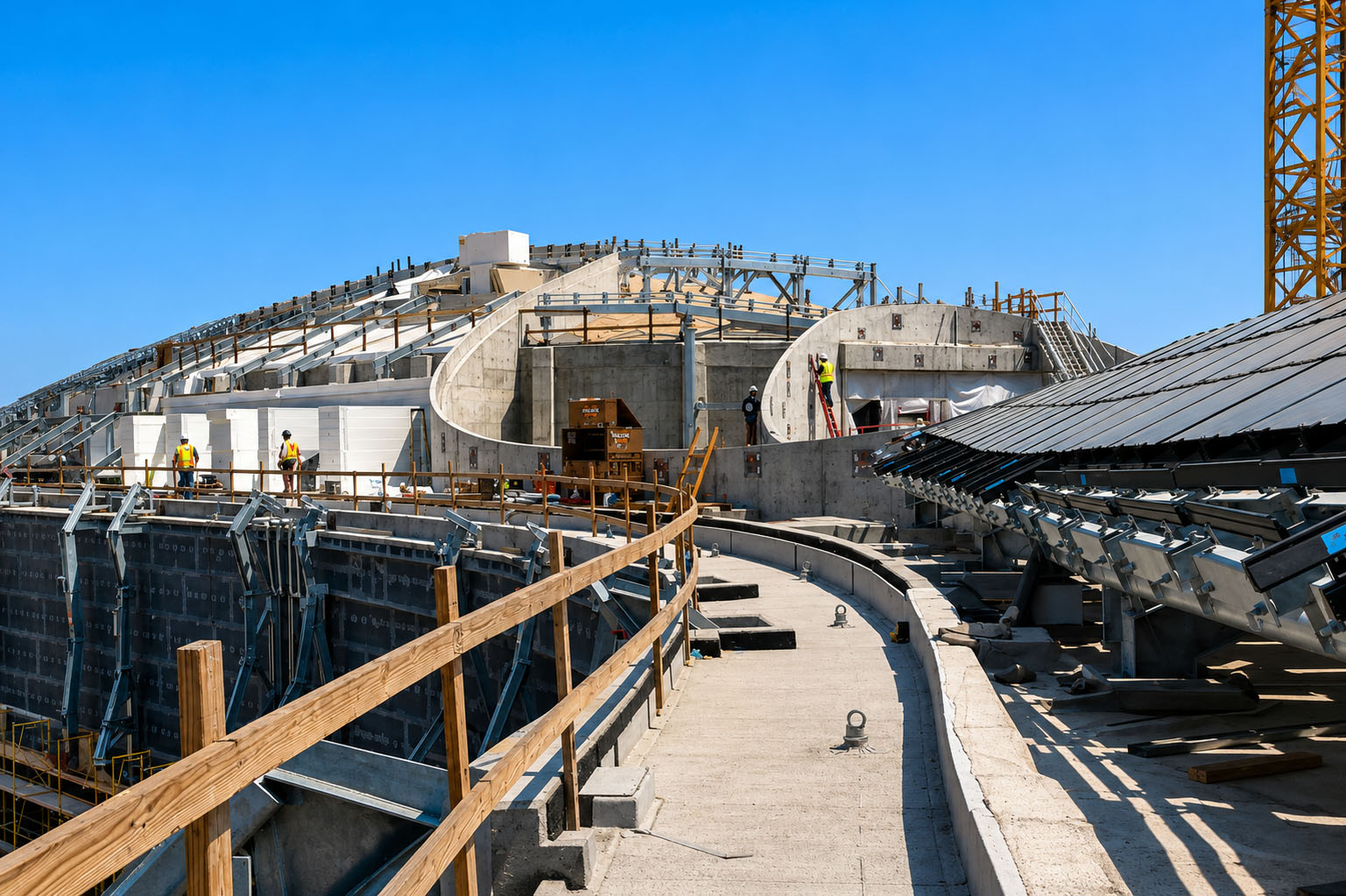

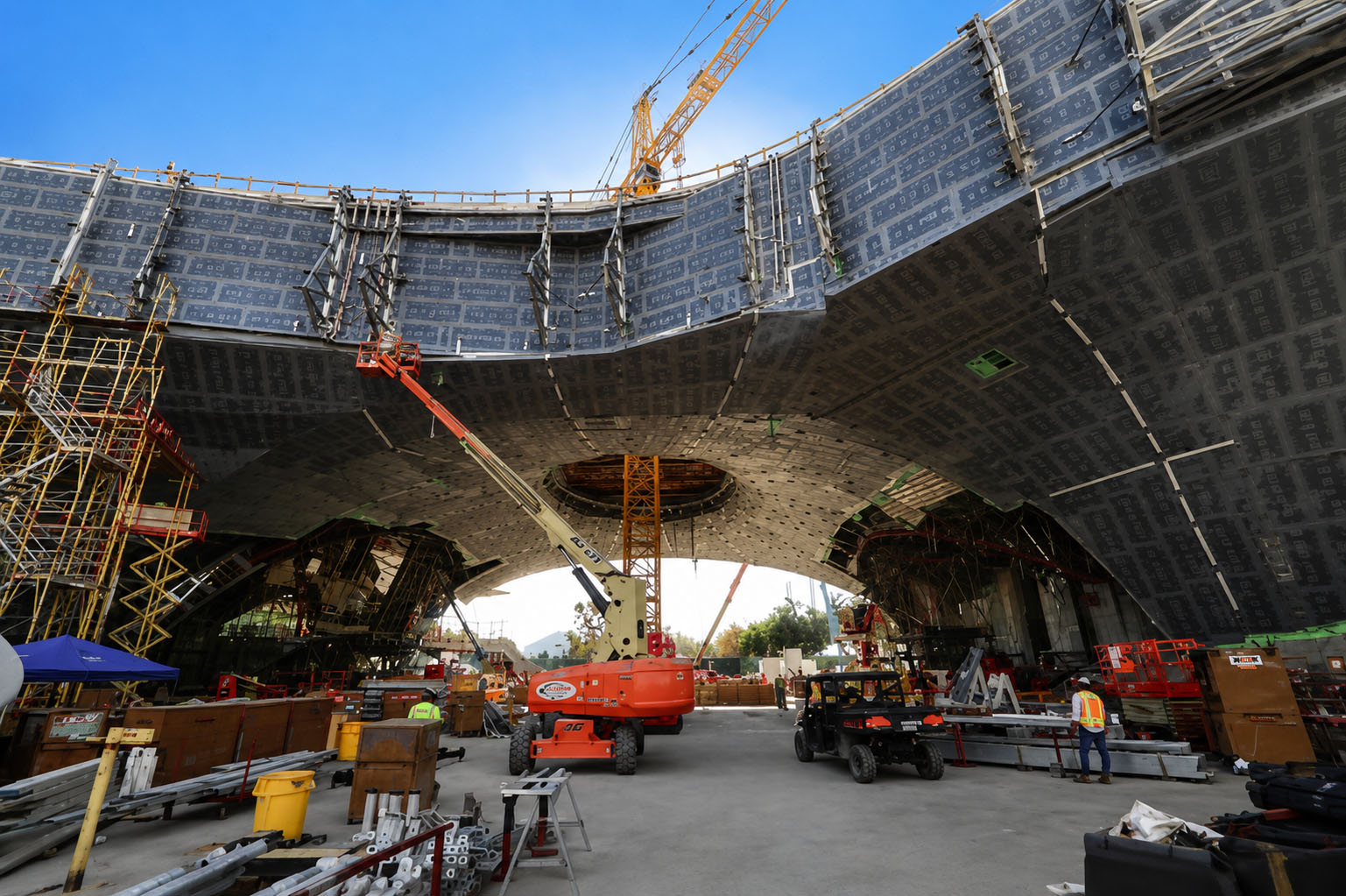

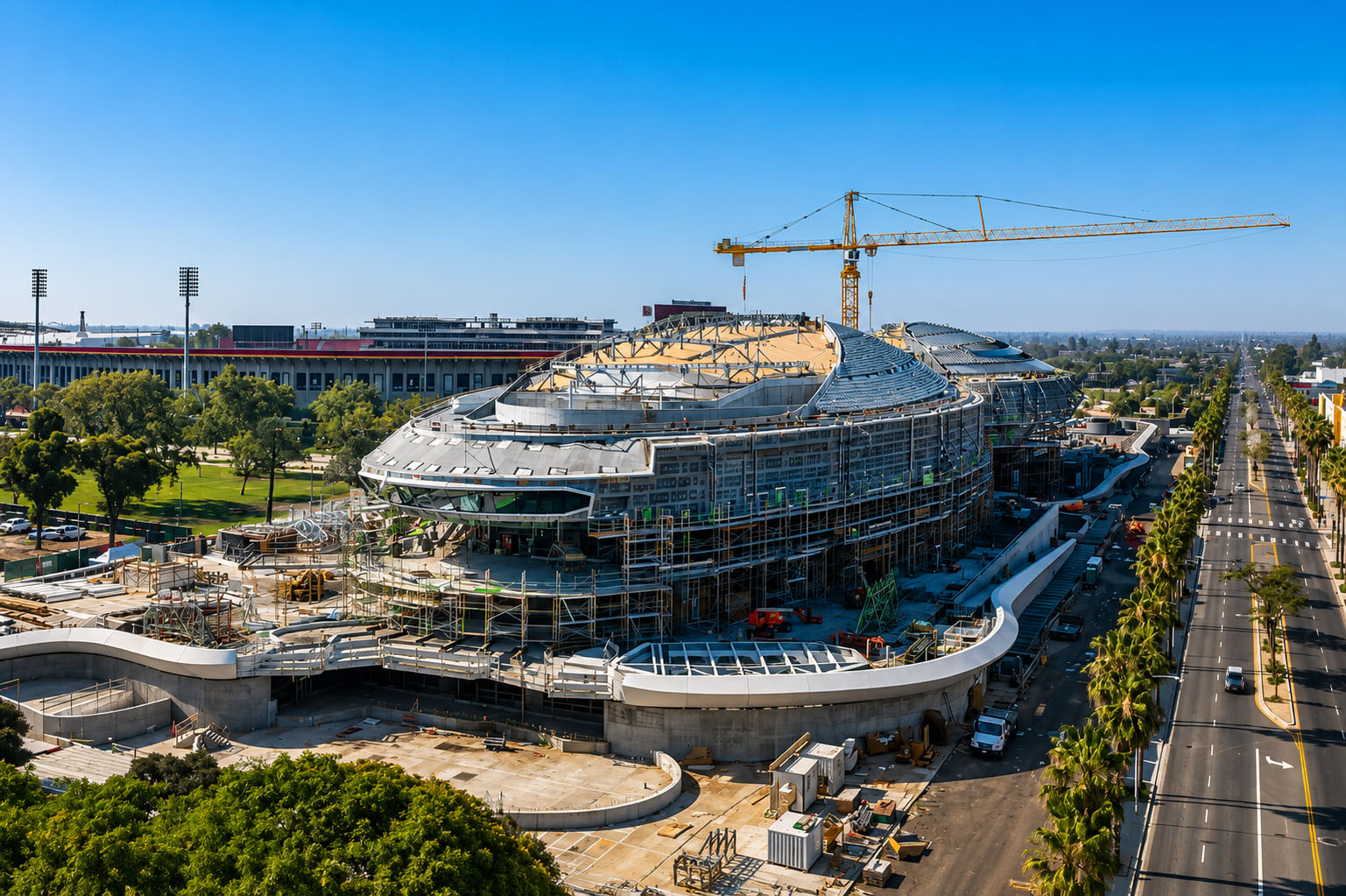

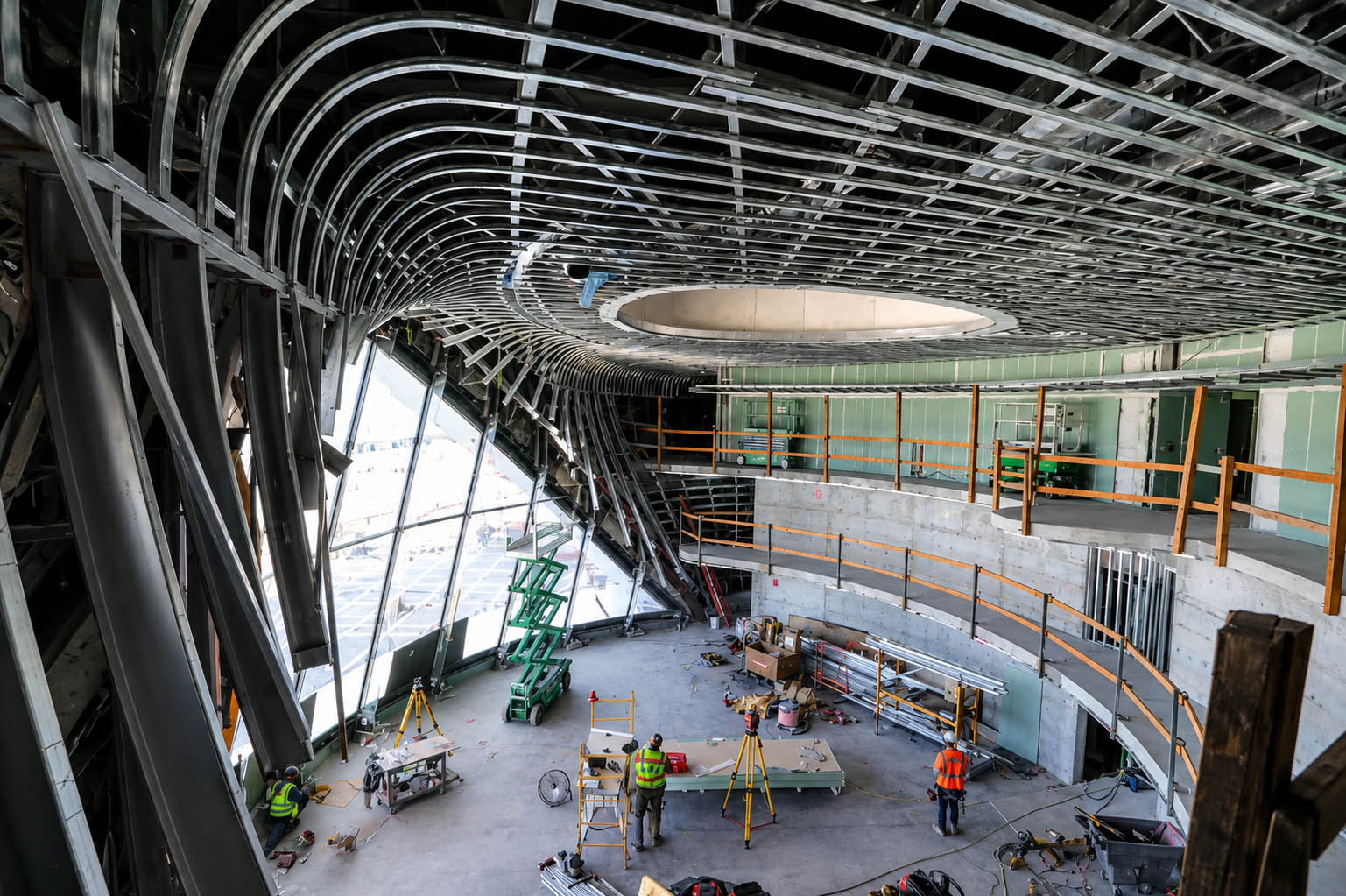

La materialización de las formas fluidas concebidas por MAD Architects requirió la utilización de una estructura principal de acero completamente modelada en tres dimensiones. Durante la etapa de construcción, las imágenes difundidas por el estudio mostraban una intrincada red espacial de vigas, arcos y elementos curvos capaces de sostener grandes voladizos y superficies continuas sin recurrir a apoyos visibles que interrumpieran la experiencia espacial.

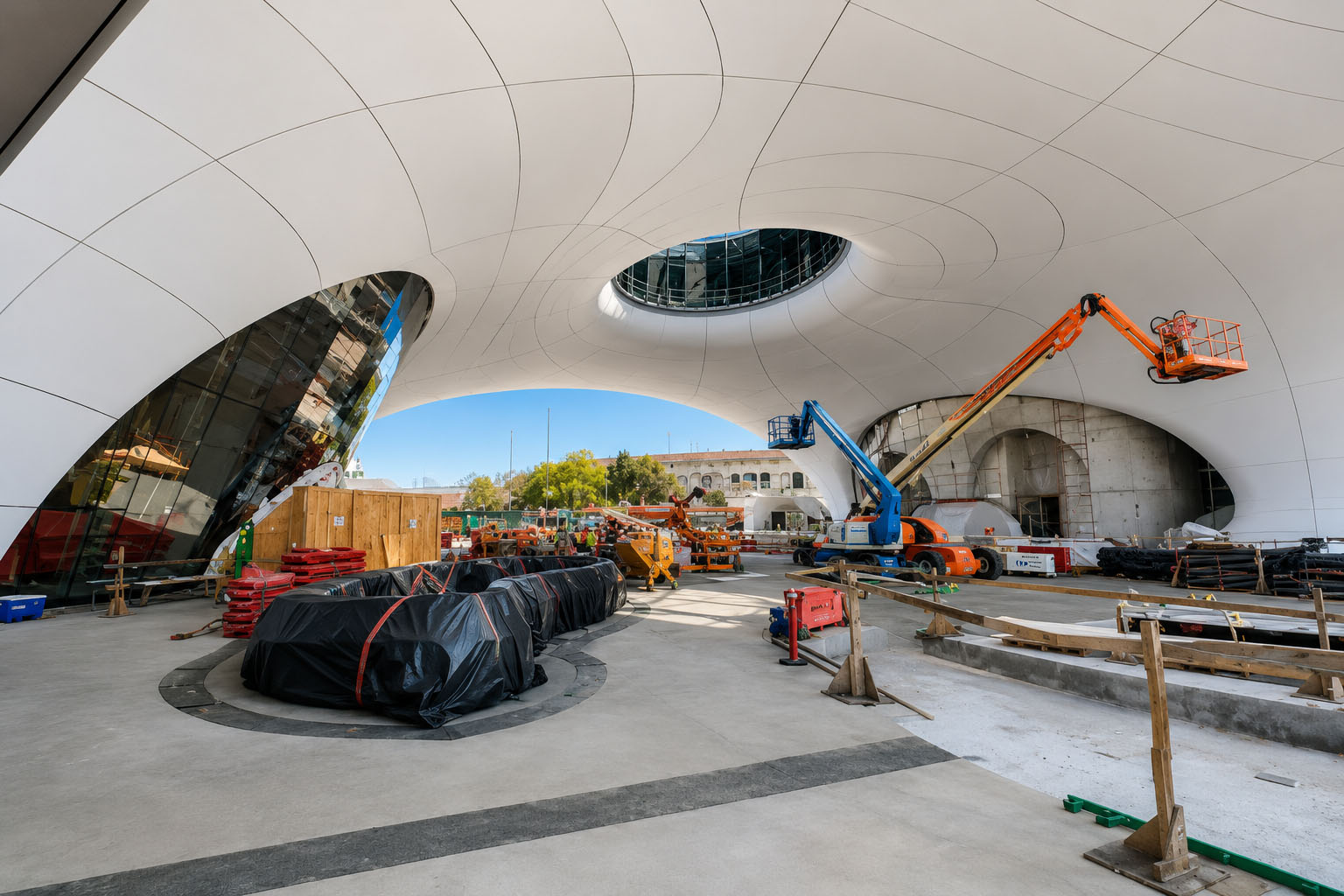

El edificio presenta luces excepcionales para un museo de estas características y contiene arcos estructurales que alcanzan aproximadamente los 56 metros de longitud. Esta configuración permite generar salas de exposición prácticamente libres de columnas, condición indispensable para albergar obras de gran formato y exposiciones flexibles.

La complejidad geométrica obligó a utilizar herramientas avanzadas de modelado paramétrico y coordinación BIM, permitiendo que arquitectos, ingenieros, fabricantes y constructores trabajaran sobre un mismo modelo digital. De esta manera, cada componente estructural pudo ser fabricado con precisión milimétrica antes de llegar a obra.

Ingeniería sísmica para un ícono cultural

Construir un edificio de esta magnitud en Los Ángeles implica enfrentarse a una de las regiones sísmicamente más activas del planeta. El museo no sólo debía garantizar la seguridad de sus ocupantes, sino también proteger una colección artística considerada irreemplazable. Por esta razón, los ingenieros adoptaron una solución poco habitual incluso para los estándares californianos: un sistema de aislamiento sísmico de base de última generación.

La estructura descansa sobre 281 aisladores sísmicos de tipo Triple Pendulum, capaces de desacoplar el movimiento del terreno respecto de la superestructura. Estos dispositivos permiten que el edificio experimente desplazamientos horizontales de hasta aproximadamente un metro durante un terremoto severo, reduciendo drásticamente las aceleraciones transmitidas a la estructura y a las obras de arte.

El sistema fue diseñado para alcanzar un período fundamental aislado cercano a los cuatro segundos, muy superior al de una estructura convencional. De esta manera, el edificio podrá mantener su operatividad incluso después de eventos sísmicos significativos, una condición particularmente importante para complejos destinados a preservar patrimonio cultural.

Según la documentación técnica difundida por Earthquake Protection Systems (EPS), los aisladores utilizados poseen capacidades individuales de carga que alcanzan aproximadamente los 27 MN, constituyendo uno de los sistemas de aislamiento más sofisticados instalados en una institución cultural estadounidense.

Una envolvente que también es ingeniería

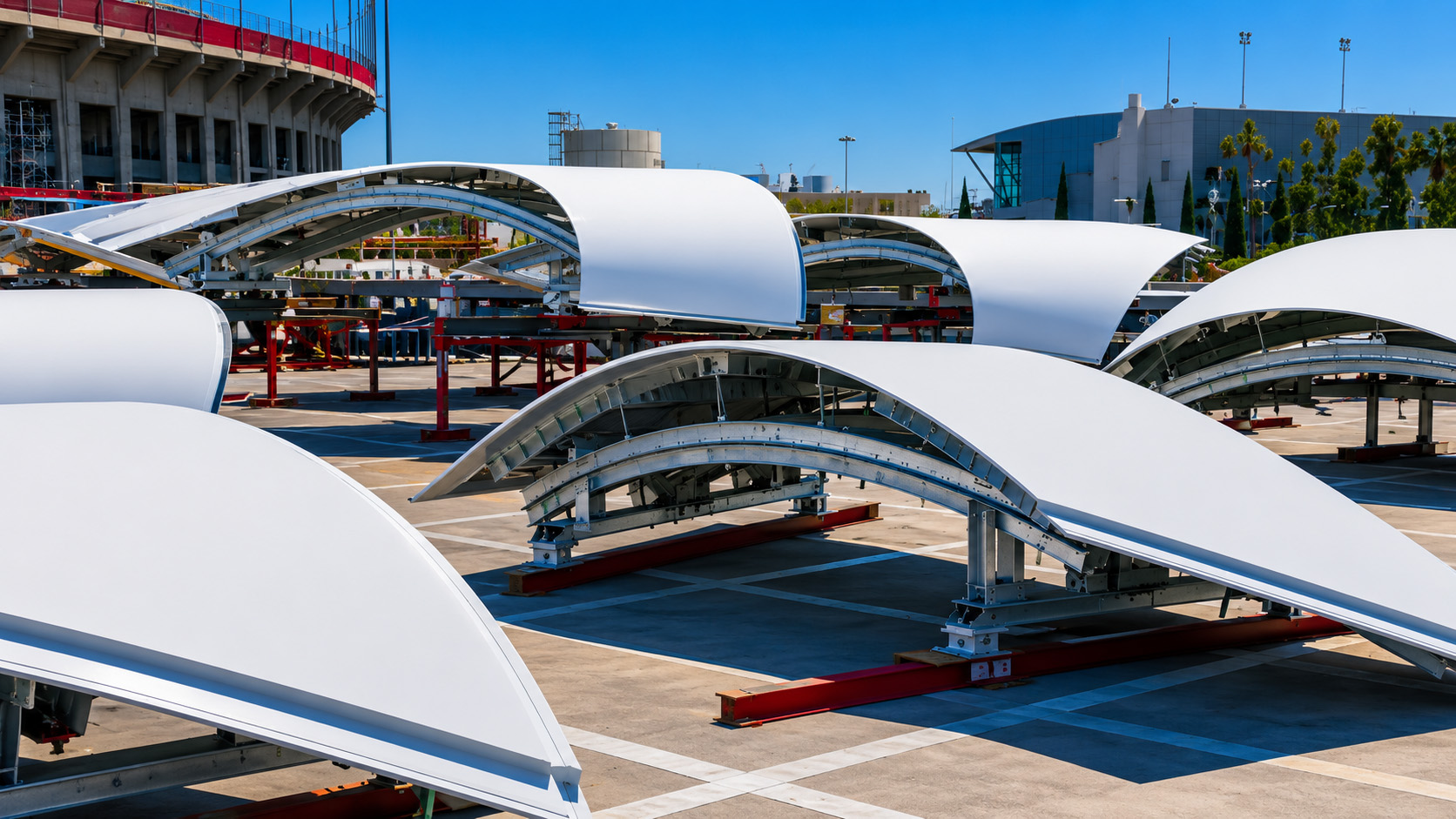

Otro de los desafíos más significativos del proyecto reside en su piel exterior. La envolvente está formada por más de 1.500 paneles de polímero reforzado con fibra de vidrio (GFRP), cada uno de ellos diferente. Los paneles fueron fabricados mediante procesos robotizados utilizando moldes digitales derivados directamente del modelo paramétrico del edificio.

Desde el punto de vista estructural, la elección del GFRP ofrece múltiples ventajas: reducción de peso propio, resistencia a la corrosión, facilidad para adaptarse a superficies de doble curvatura y menores cargas transmitidas a la estructura principal.

La coordinación entre el sistema resistente y la fachada exigió una precisión extraordinaria. Cada panel posee una posición única y debía integrarse con exactitud a la geometría global del edificio, transformando la fachada en un enorme rompecabezas tridimensional.

Grandes desafíos constructivos

La construcción fue ejecutada por Hathaway Dinwiddie, mientras que Stantec actuó como arquitecto ejecutivo. El diseño estructural estuvo a cargo de la reconocida firma LERA Consulting Structural Engineers, responsable de numerosas obras emblemáticas alrededor del mundo.

La combinación de estructura metálica irregular, aislamiento sísmico de base, grandes luces y envolventes complejas convirtió al museo en un verdadero laboratorio de innovación constructiva.

A diferencia de los edificios convencionales, donde la estructura se adapta a una geometría previamente establecida, en este caso el sistema resistente participó activamente en la definición formal del proyecto. Arquitectura e ingeniería estructural evolucionaron simultáneamente, en un proceso colaborativo donde cada decisión impactó directamente en la expresión arquitectónica.

Un referente para la ingeniería del siglo XXI

El Museo Lucas de Arte Narrativo representa mucho más que un nuevo equipamiento cultural para la ciudad de Los Ángeles. Constituye un ejemplo paradigmático de cómo las herramientas digitales, los sistemas avanzados de protección sísmica y las tecnologías contemporáneas de fabricación permiten materializar formas arquitectónicas que apenas unas décadas atrás parecían imposibles.

Para la ingeniería estructural, el proyecto deja una enseñanza fundamental: las obras más innovadoras del futuro no surgirán únicamente de nuevos materiales o mayores resistencias, sino de la integración temprana entre arquitectura, análisis estructural, modelado digital y procesos industrializados.

Cuando el museo abra finalmente sus puertas, los visitantes admirarán las colecciones vinculadas al universo narrativo de George Lucas. Sin embargo, para los ingenieros estructurales, la verdadera obra maestra ya estará a la vista: una estructura capaz de desafiar la gravedad, resistir los terremotos de California y transformar una visión arquitectónica futurista en una realidad construida.

Fuentes técnicas consultadas: documentación de MAD Architects, LERA Consulting Structural Engineers, Earthquake Protection Systems (EPS), Walter P Moore, Architectural Record, The Architect’s Newspaper, ArchDaily y Lucas Museum of Narrative Art.
